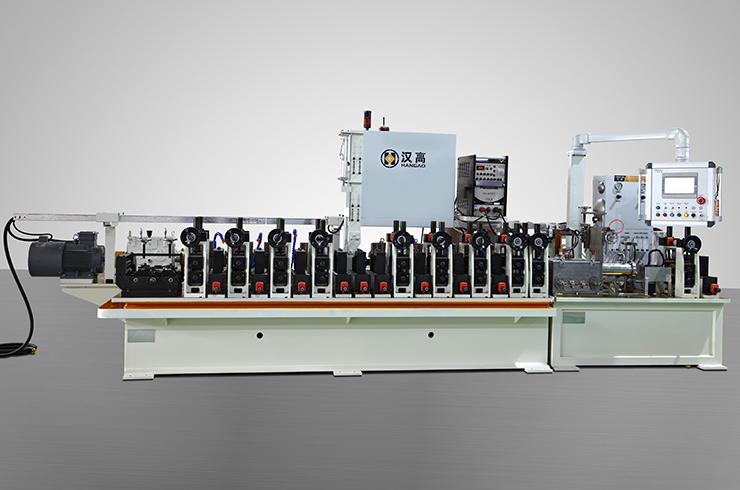

不锈钢激光焊接生产线

本生产线是采用 W 成型,以单阴极加电磁控焊接方式焊接客户所需的工业焊管,使用不同的轧辊模具生产不同规格的管材。生产线可生产:钛合金管、卫生级流体管、换热器管、不锈钢水管等工业管材。

应用范围:

汽车用:外装部件、热装部件
厨房设备:洗涤槽、煤气灶、电冰箱
钢管用:构造管、排管
化学设备:热交换器管、化学工业灶
运输设备:集装箱、铁道车辆
电器用具:洗衣机、烘干机、微波炉等


  • 详细描述
  • 产品参数

高速精密焊管生产线特点:

1、精度高:轴跳动≤0.03mm,确保设备运行稳定;

2、速度快:确保焊缝质量符合ASME标准,做304 16*0.6mm时,速度达7m/min;

3、成材率高:98%以上。

4、生产线数据全方位记录和保存,可追溯每根钢管的焊接电流,固溶功率,电流,频率等均可实时记录。

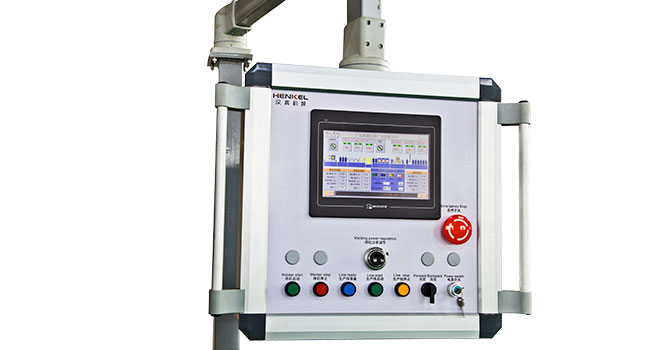

5、具有一键启停功能。

6、穿孔报警和自动停水功能。

产品介绍
1、不锈钢工业管制管机:
主要用于工业用不锈钢管,由于不锈钢焊管技术的成熟,在很多领域已经取得无缝管。应用于热交换器、流体管卫生用管、汽车排气管、石油化工、建筑材料、钢管用、化学设备等。
2、工业管制管机特点:
制管精确度高,性能稳定,成品率高,全自动化、操作简单、经久耐用,机台坚固,连续生产、效率高、材料浪费少,生产成本低。
3、自动化生产流程:

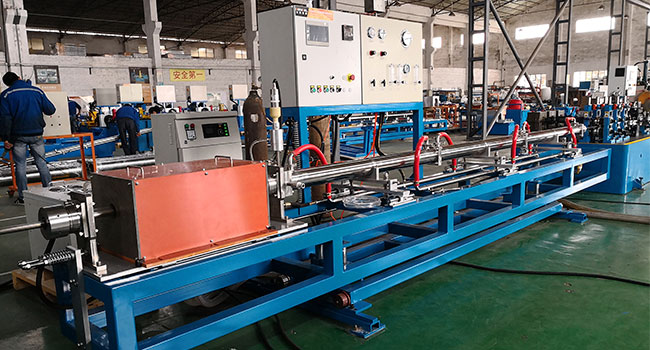

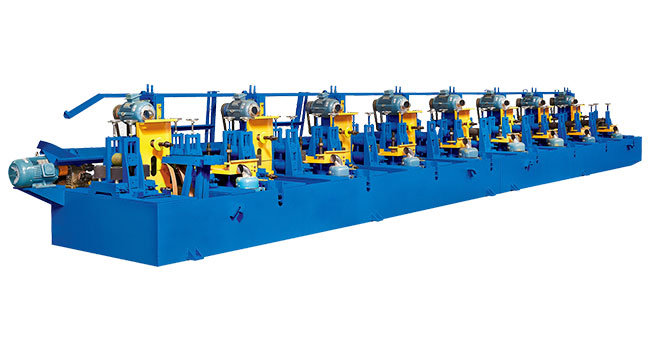

经开卷、清洗装置、进料导向、成型、焊接、内焊整平、外焊缝打磨、整形定径、固熔处理、终定径、校直、探伤、喷码、定尺、切断(盘卷)、接料等连续成型工艺、结构精细、操作简便



工艺改进和创新设计:

1.机组台面我们改为分段设计,焊接完成后加上退火工艺去除焊接的应力,保证后期加工不变形。铣完平面后再加一道平面磨,保证机台的精度控制在0.01-0.02mm

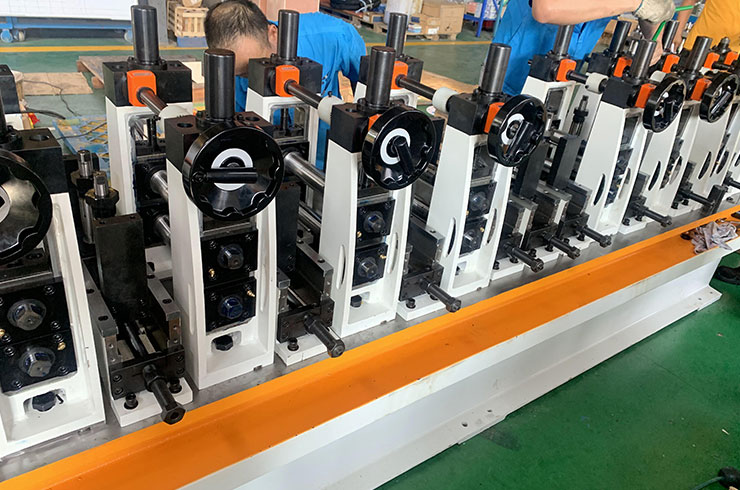

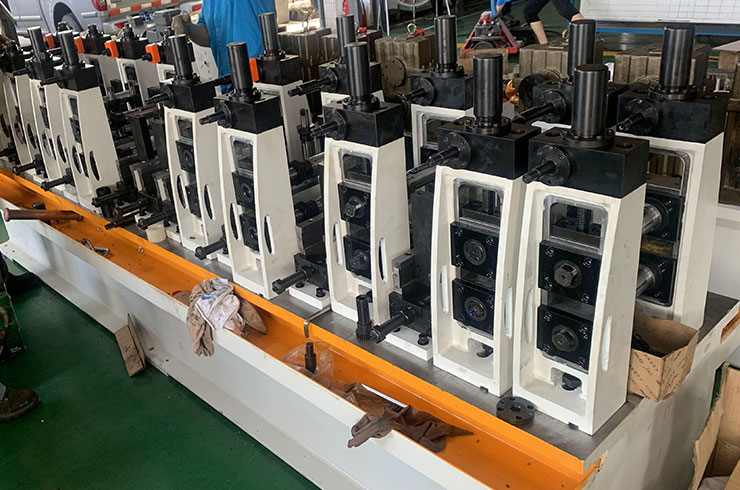

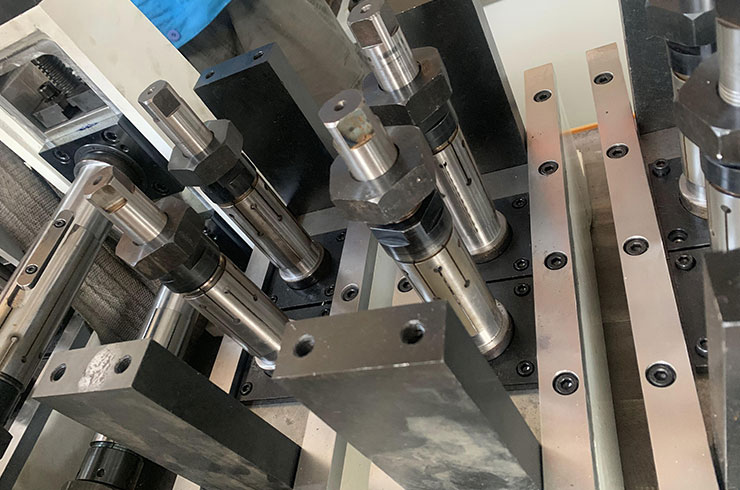

2.立辊机架加工精度都有保证的前题下,我们创新设计了,像水平机架类式的结构。轴两端安装轴承,U形固定轴,保证轴垂直不变形,轧辊内孔和轴通过胀紧套固定。解决了立辊机架受力“八字”变形的问题。


我们为客户提供完善的管材生产线和产品解决方案,用于生产高标准的焊管产品符合美标ASTM A249, A269,A270, A312与国标GB151, GB12771, HG-20537.1-4,DIN德标与ISO标准。与客户共享生产工艺并提供工厂规划方案的综合服务。

规格型号 制管范围/Scope 壁厚范围/Thickness
Min. Max. Min. Max.
HZG-30 6 16 0.4 1.5
HZG-40
16 50.8 0.5 2.5
HZG-50 25.4 76 0.5 3.0
HZG-60
50.8 114 1.0 4.0
HZG-80
89 168 1.0 5.0
HZG-100
114 219 2.0 8.0
HZG-120
168 325 3.0 10.0
